Balkonger på sprintkartor?

Klubben ritar sprintkarta 2024-02-01 20:16

Hur gör man med balkonger på en sprintkarta? Balkonger högt upp påverkar förstås inte löparen och kan utelämnas men säg att de sitter lägre, kanske 1-3 m över markytan. Kanske också så att de påverkar byggnadens form på ett tydligt sätt.

Ska de ändå utelämnas, ritas som del av byggnaden eller ritas som skärmtak? Jag tänker spontant skärmtak eftersom man kan gå in under men hittar inga exempelkartor där det ser ut som detta har gjorts.

Finns det något rätt eller fel här? Vad skulle ni göra?

Skriv ett inlägg

Skriv ditt inlägg här...

Skriv 1981 i rutan

Inlägg

Andreas Oxenstierna 2024-02-03 16:14 #13

Sid 13-15 ger konkreta exempel och anvisningar
https://www.dropbox.com/s/f0pbmchls6h75gn/Guide%20f%C3%B6r%20komplexa%20stadsmilj%C3%B6er%202022-01-23.pdf?dl=0

Zerbembasqwibo 2024-02-03 09:25 #12

Svar till inlägg av med det..., 2024-02-03 00:19:

Och träd.

Nä, de ska vara med för att de är orienterngspunkter, samma som en trottoarkant som går över ett stort torg.

med det... 2024-02-03 00:19 #11

Svar till inlägg av Förenkla!, 2024-02-02 18:50:

resonemanget ska man aldrig ta med skärmtak.

Förenkla! 2024-02-02 18:50 #10

Svar till inlägg av Bättre exempel, 2024-02-02 18:10:

Kvittar. Ta bort alla balkonger helst. Påverkar ej framkomligheten för löparna = tag bort.

Domarn 2024-02-02 18:49 #9

Svar till inlägg av Exempel, 2024-02-02 13:30:

Ingenting (helst), men ej helt fel som byggnad... Men nä, Simon H har rätt.

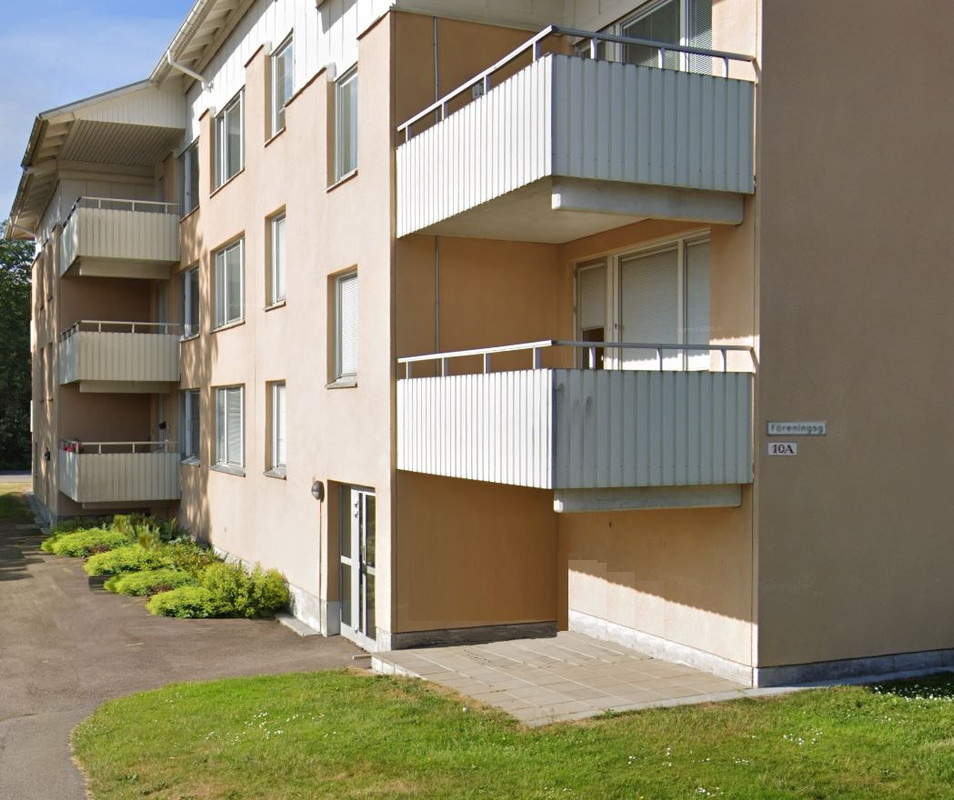

Bättre exempel 2024-02-02 18:10 #8

Svar till inlägg av Exempel, 2024-02-02 13:30:

Detta exempel tycker jag är bättre. Balkonger i två olika höjder där den ena blir lite som ett tak och den andra inte direkt är relevant men man ska ju vara konsekvent också så måste kanske ha med båda eller ingen...

https://i.postimg.cc/6pg4Gsnn/Sk-rmklipp.jpg

oj 2024-02-02 15:50 #7

Svar till inlägg av Exempel, 2024-02-02 13:30:

Påverkar noll för löparen och ingen kommer springa under balkongen. Solklart att inte rita med alls.

Oseriös 2024-02-02 14:32 #6

Svar till inlägg av Oseriös, 2024-02-02 14:30:

Och som någon skrivit innan. Sitter balkongen så pass högt upp på huset att man inte uppfattar den när man springer i närheten så ska den inte vara med. Kanske när den är 4m+ från marken?
Är den ca 2-4m ovan mark kan ha med det som skärmtak tycker jag.

DrP 2024-02-02 14:32 #5

Svar till inlägg av Exempel, 2024-02-02 13:30:

Helt oväsentlig för löparna. Skulle väl bli 0.25x0.50mm = 0.125 mm2 i skala 1:4000 = långt under minimimåttet för skärmtak. Givet att utelämna enligt min mening.

Oseriös 2024-02-02 14:30 #4

Svar till inlägg av Exempel, 2024-02-02 13:30:

Skärmtak. Och sen en kontroll under balkongen i byggnadens hörn för H80.

Skämt åsido. Kan man inte springa under så ska det inte vara skärmtak tycker jag. I det här fallet verkar man få krypa i princip. Så det går bort.
Jag tycker det ska ritas som byggnad. Det tillhör huset och sticker ut från huset så att man måste runda balkongen om man springer längs med huset.

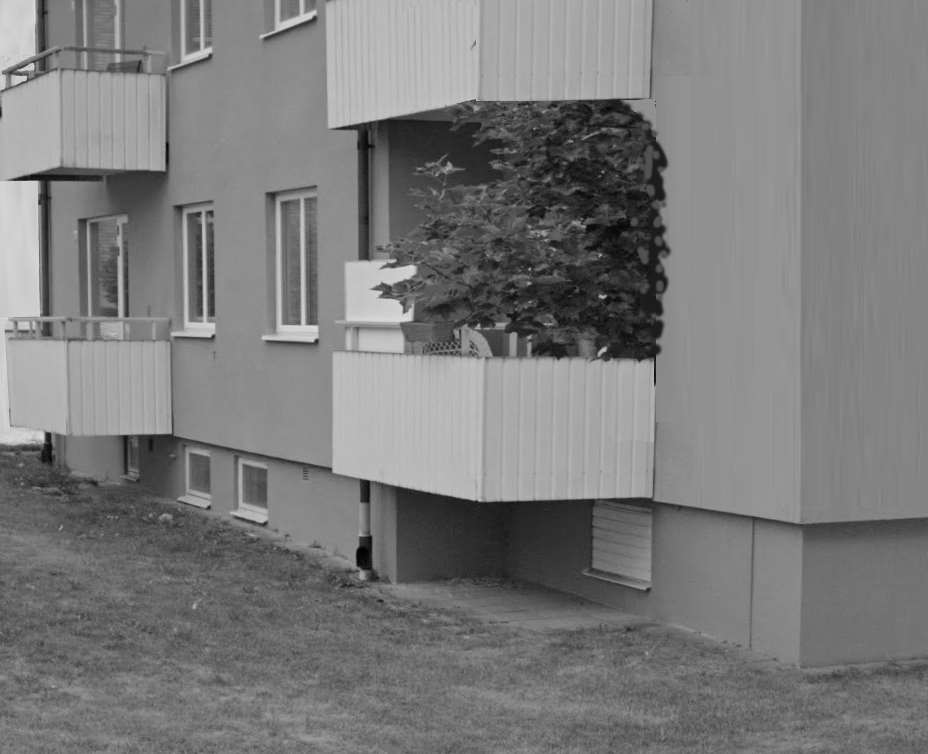

Exempel 2024-02-02 13:30 #3

Exempel,

https://i.postimg.cc/QtGP1P7s/Balkong.jpg

byggnad, skärmtak eller ingenting?

Simon H 2024-02-02 09:27 #2

Jag brukar tänka så här:

Om man inte med lätthet kan springa under = rita som del av huset (upp till ca 1,5 m)
Annars = rita inte med

Det kan förstås finnas något undantag, t.ex. balkonger högre än 2 m där det är väldigt tydligt att man springer under något, då kan man rita med skärmtak. Men generellt gäller ju att man ska rita med det som löparen uppfattar. Springer man i full fart är det oftast inte särskilt väsentligt att det finns en balkong ovanför där man springer.

Ball Kong 2024-02-01 20:42 #1

Kan man ej springa under dem: ta bort eller rita som hus.

2-3/4 meter, ev ta med.

Högre, aldrig med.
